WPKS 蜗轮蜗杆传动齿轮变速箱工厂直销价格减速机

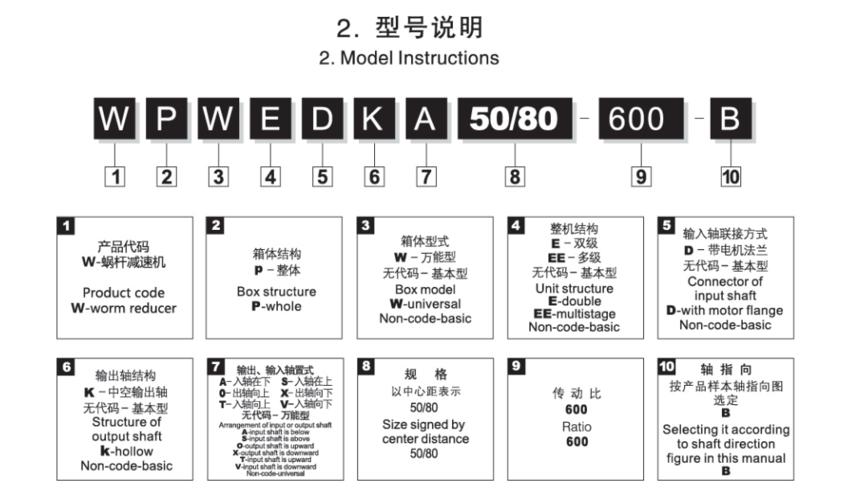

1. 型号
WPKS40; WPKS50; WPKS60; WPKS70; WPKS80; WPKS100; WPKS120; WPKS135; WPKS155; WPKS175; WPKS200
2. 特点

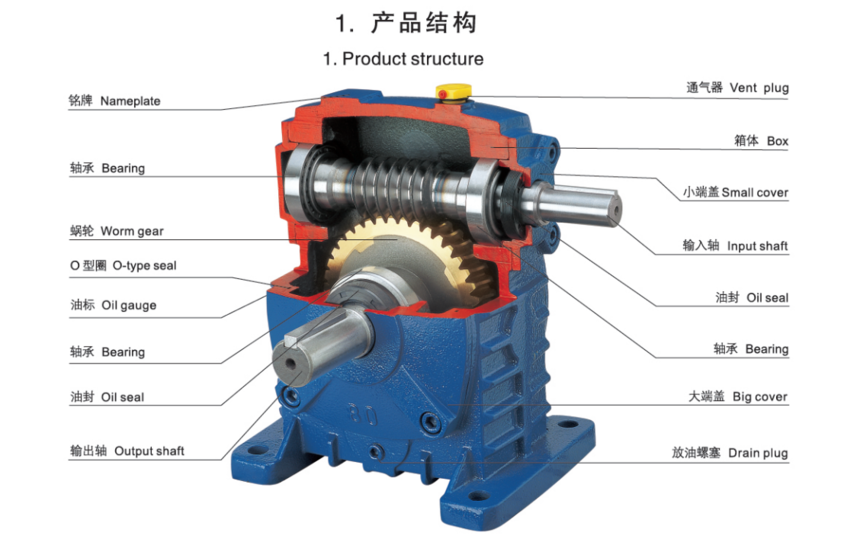

实心输入轴位于空心输出轴上方;
输入轴适配皮带轮、链轮等安装;
底脚安装机身稳定;
双向输入输出,方便使用。
3. 速比
10:1;15:1;20:1;25:1;30:1;40:1;50:1;60:1;
4. 参数

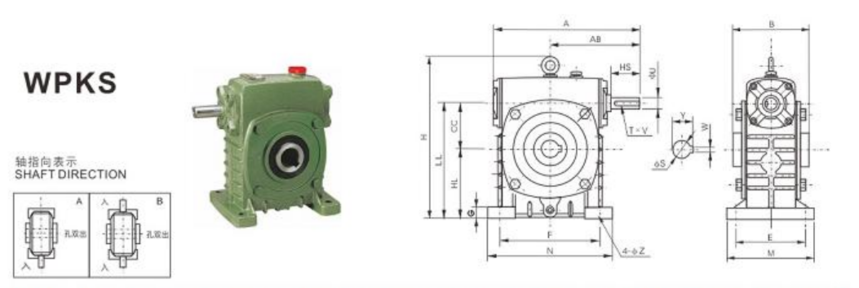

型号 | 传动比ratio | A | AB | B | CC | E | F | G | H | HL | LL | M | N | Z | 入力轴 | 出力轴 | 重量(kg) |
HS | U | T×V | S | W×Y |
50 | 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60 | 175 | 105 | 100 | 50 | 95 | 110 | 15 | 180 | 130 | 80 | 120 | 140 | 11 | 35 | 12 | 4×2.5 | 20 | 6×22.8 | 7 |
60 | 195 | 120 | 110 | 60 | 105 | 120 | 20 | 205 | 150 | 90 | 130 | 150 | 11 | 40 | 15 | 5×3 | 25 | 8×28.3 | 10.5 |
70 | 234 | 140 | 126 | 70 | 115 | 150 | 25 | 235 | 175 | 105 | 150 | 190 | 15 | 40 | 18 | 5×3 | 30 | 8×33.3 | 14.5 |
80 | 264 | 160 | 140 | 80 | 135 | 180 | 25 | 265 | 200 | 120 | 170 | 220 | 15 | 50 | 22 | 7×4 | 35 | 10×38.3 | 22 |
100 | 300 | 178 | 160 | 100 | 155 | 220 | 25 | 327 | 250 | 150 | 190 | 260 | 15 | 50 | 25 | 7×4 | 40 | 12×43.3 | 36 |
120 | 385 | 230 | 180 | 120 | 180 | 260 | 30 | 388 | 300 | 180 | 230 | 320 | 18 | 65 | 30 | 7×4 | 45 | 14×48.8 | 63 |
135 | 435 | 260 | 204 | 135 | 200 | 290 | 30 | 445 | 350 | 215 | 250 | 350 | 18 | 75 | 35 | 10×4.5 | 60 | 18×64.4 | 80 |
155 | 507 | 302 | 250 | 155 | 220 | 320 | 38 | 483 | 390 | 235 | 280 | 390 | 20 | 85 | 40 | 10×4.5 | 70 | 20×74.9 | 114 |
175 | 550 | 325 | 280 | 175 | 250 | 350 | 40 | 540 | 435 | 260 | 310 | 430 | 20 | 85 | 45 | 14×5.5 | 80 | 22×85.4 | 150 |
200 | 594 | 350 | 324 | 200 | 290 | 390 | 42 | 610 | 490 | 290 | 360 | 480 | 22 | 95 | 50 | 14×5.5 | 85 | 22×90.4 | 218 |
