WPDKA 蜗轮蜗杆传动齿轮变速箱工厂直销价格减速机

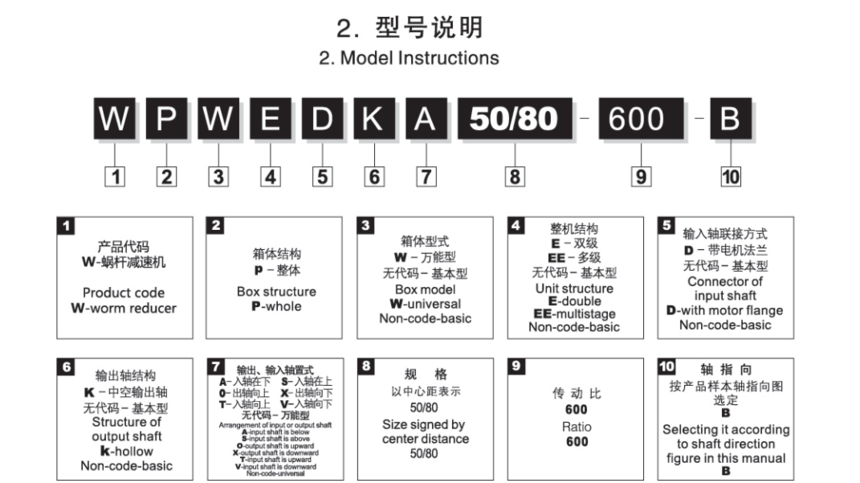

1. 型号
WPDKA50; WPDKA60; WPDKA70; WPDKA80; WPDKA100; WPDKA120; WPDKA135; WPDKA155; WPDKA175
2. 特点
空心输入输出轴，配IEC输入法兰；
输入法兰位于输出孔下方；
双向输出，无需更换输出孔方向；
输入功率范围广。
3. 速比
10:1；15:1；20:1；25:1；30:1；40:1；50:1；60:1；

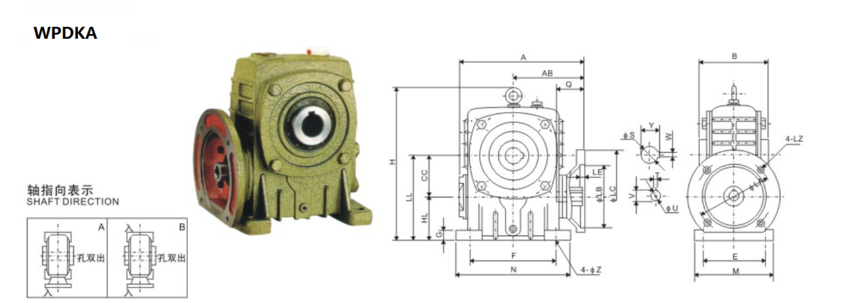

4. 参数
型号 | 入功率 | 传动比 | A | AB | B | CC | E | F | G | H | HL | LL | M | N | Z | 电机法兰 | 入力孔 | 出力轴 | 重量（kg） |
LA | LB | LC | LE | LG | LZ | Q | U | T×V | S | W×Y |
50 | 0.18 | 10
15
20
25
30
40
50
60 | 155 | 84 | 100 | 50 | 95 | 110 | 15 | 180 | 50 | 100 | 120 | 140 | 11 | 115 | 95 | 140 | 5 | 10 | M8 | 25 | 11 | 4×12.8 | 20 | 6×22.8 | 8 |
60 | 0.37 | 170 | 92 | 110 | 60 | 105 | 120 | 20 | 210 | 60 | 120 | 130 | 150 | 11 | 130 | 110 | 160 | 5 | 12 | M8 | 35 | 14 | 5×16.3 | 25 | 8×28.3 | 10.5 |
70 | 0.37 | 206 | 110 | 126 | 70 | 115 | 150 | 20 | 243 | 70 | 140 | 150 | 190 | 15 | 130 | 110 | 160 | 5 | 12 | M8 | 35 | 14 | 5×16.3 | 30 | 8×33.3 | 17 |
0.75 | 165 | 130 | 200 | 15 | 45 | 19 | 6×21.8 |
80 | 0.75 | 232 | 128 | 140 | 80 | 135 | 180 | 20 | 273 | 80 | 160 | 170 | 220 | 15 | 165 | 130 | 200 | 5 | 15 | M10 | 45 | 19 | 6×21.8 | 35 | 10×38.3 | 26 |
1.5 | M10 | 55 | 24 | 8×27.3 |
100 | 1.5 | 266 | 145 | 160 | 100 | 155 | 220 | 25 | 340 | 100 | 200 | 190 | 260 | 15 | 165 | 130 | 200 | 5 | 15 | M10 | 55 | 24 | 8×27.3 | 40 | 12×43.3 | 38 |
120 | 2.2 | 340 | 182 | 180 | 120 | 180 | 260 | 30 | 405 | 120 | 240 | 230 | 320 | 18 | 215 | 180 | 250 | 5 | 18 | M12 | 65 | 28 | 8×31.3 | 45 | 14×48.8 | 60 |
3 |
135 | 3 | 375 | 200 | 204 | 135 | 200 | 290 | 30 | 455 | 135 | 270 | 250 | 350 | 18 | 215 | 180 | 250 | 5 | 18 | M12 | 65 | 28 | 8×31.3 | 60 | 18×64.4 | 85 |
4 |
155 | 5.5 | 442 | 236 | 250 | 155 | 220 | 320 | 38 | 490 | 135 | 290 | 280 | 390 | 20 | 265 | 230 | 300 | 5 | 20 | M12 | 85 | 38 | 10×41.3 | 70 | 20×74.9 | 120 |
175 | 7.5 | 465 | 240 | 280 | 175 | 250 | 350 | 40 | 565 | 160 | 335 | 310 | 430 | 20 | 265 | 230 | 300 | 5 | 18 | M12 | 85 | 38 | 10×41.3 | 80 | 22×85.4 | 150 |
