WPW蜗轮蜗杆传动齿轮变速箱工厂直销价格减速机

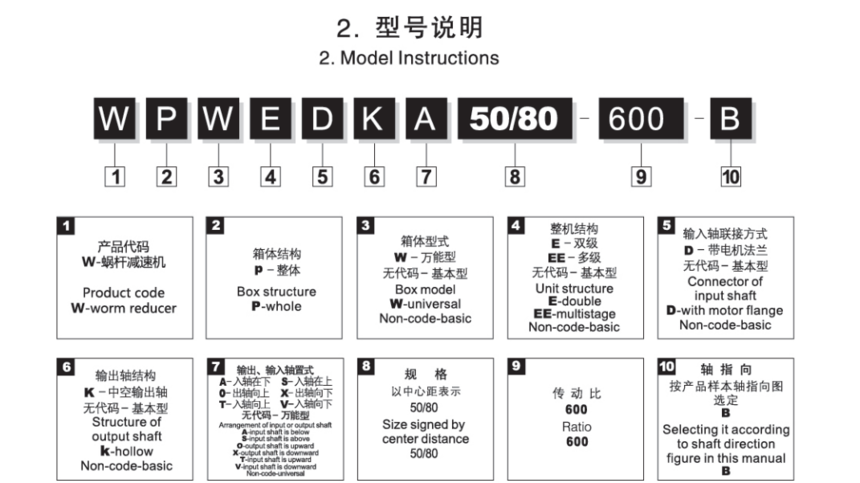

1. 型号
WPW40; WPW50; WPW60; WPW70; WPW80; WPW100; WPW120; WPW135; WPW155; WPW175; WPW200; WPW250
2. 特点
机身小，重量轻；
万能安装形式，方便易用；
铸铁箱体，坚固耐用。
3. 速比
5:1；10:1；10:1；15:1；20:1；25:1；30:1；40:1；50:1；60:1；70:1；80:1；100:1
4. 参数

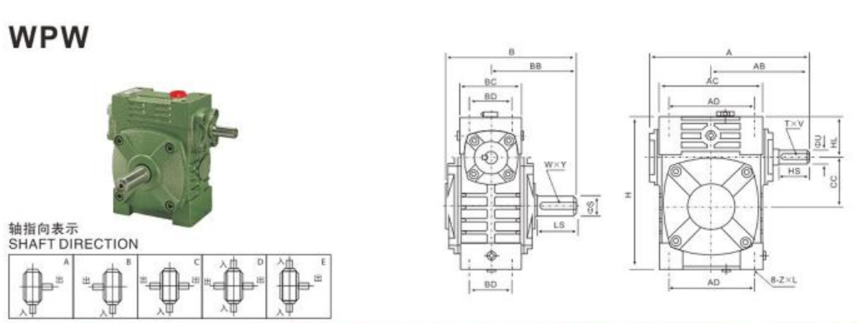

型号 | 传动比 | A | AB | B | BB | AC | BC | AD | BD | CC | HL | H | Z×L | 输入轴 | 输出轴 | 重量（kg） |
HS | U | T×V | LS | S | W×Y |
40 | 5
10
15
20
25
30
40
50
60
70
80
100 | 149 | 89 | 124 | 79 | 95 | 61 | 78 | 42 | 40 | 35 | 125 | M6×12 | 25 | 12 | 4×2.5 | 28 | 14 | 5×3 | 4 |
50 | 175 | 105 | 150 | 95 | 111 | 68 | 85 | 50 | 50 | 35 | 150 | M6×18 | 30 | 12 | 4×2.5 | 40 | 17 | 5×3 | 6.5 |
60 | 198 | 120 | 168 | 110 | 127 | 76 | 105 | 55 | 60 | 42 | 177 | M8×20 | 40 | 15 | 5×3 | 50 | 22 | 7×4 | 9 |
70 | 231 | 140 | 194 | 130 | 152 | 86 | 125 | 65 | 70 | 55 | 215 | M10×25 | 40 | 18 | 5×3 | 60 | 28 | 7×4 | 13 |
80 | 261 | 160 | 214 | 140 | 169 | 102 | 140 | 70 | 80 | 65 | 250 | M12×28 | 50 | 22 | 7×4 | 65 | 32 | 10×4.5 | 21 |
100 | 322 | 178 | 254 | 169 | 216 | 117 | 180 | 90 | 100 | 80 | 310 | M12×30 | 50 | 25 | 7×4 | 75 | 38 | 10×4.5 | 34 |
120 | 381 | 229 | 282 | 185 | 256 | 124 | 220 | 100 | 120 | 95 | 370 | M14×32 | 65 | 30 | 7×4 | 85 | 45 | 12×4.5 | 51 |
135 | 433 | 260 | 317 | 210 | 296 | 147 | 260 | 110 | 135 | 105 | 425 | M16×35 | 75 | 35 | 10×4.5 | 95 | 55 | 16×6 | 78 |
155 | 504 | 300 | 382 | 250 | 345 | 185 | 280 | 120 | 155 | 103 | 461 | M16×35 | 85 | 40 | 10×4.5 | 110 | 60 | 16×6 | 102 |
175 | 545 | 322 | 402 | 260 | 374 | 192 | 320 | 140 | 175 | 123 | 521 | M16×35 | 85 | 45 | 14×5.5 | 110 | 65 | 18×7 | 142 |
200 | 587 | 350 | 467 | 302 | 412 | 230 | 360 | 150 | 200 | 130 | 575 | M20×36 | 95 | 50 | 14×5.5 | 125 | 70 | 20×7.5 | 202 |
250 | 705 | 420 | 552 | 360 | 500 | 285 | 420 | 190 | 250 | 150 | 700 | M24×42 | 110 | 60 | 18×7 | 155 | 90 | 25×9 | 340 |
