3KW 4HP 三相交流感应异步马达IEC电动机
1. 特点
MS系列电动机采用最新设计和优质材料。 MS系列电机在功能、外观、输出等方面均符合IEC标准;
MS系列电机效率符合欧盟EFF2标准,如有要求可达到EFF1标准;
MS系列电机具有高、节能、低噪音、振动小、重量轻、体积小、运行可靠、外观新颖、操作维护方便等优点;
2. 参数
型号 | 功率 | 电流 | 转速 | 效率 | 服务系数 | Tmax | 噪音 | 重量 |
kW | hp | 380V | 400V | 415V | r/min | η% | cos ϕ | Tn | dB(A) | kg |
90L2-2 | 3 | 4 | 6.59 | 6.26 | 6.03 | 2905 | 85.4 | 0.81 | 3.2 | 63 | 15 |
100L1-2 | 3 | 4 | 6.59 | 6.26 | 6.03 | 2905 | 85.4 | 0.81 | 3.2 | 65 | 20 |
100L2-4 | 3 | 4 | 6.91 | 6.56 | 6.32 | 1430 | 84.6 | 0.78 | 3 | 66 | 23 |
112M2-6 | 3 | 4 | 8.12 | 7.72 | 7.44 | 960 | 82.5 | 0.68 | 2.3 | 57 | 30 |
132S-6 | 3 | 4 | 8.12 | 7.72 | 7.44 | 960 | 82.5 | 0.68 | 2.3 | 57 | 35 |
132M-8 | 3 | 4 | 8.34 | 7.92 | 7.63 | 710 | 77 | 0.71 | 2.4 | 64 | 40 |

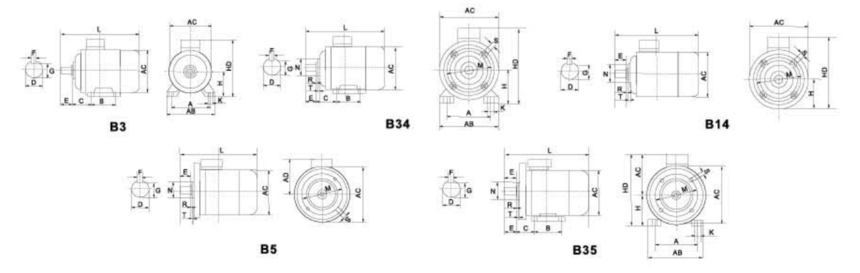

3. 尺寸

型号 | 安装尺寸 | 法兰尺寸 |
| IMB14 | IMB5 | AB | AC | AD | HD | L |
| A | B | c | D | E | F | G | H | K | R | S | T | M | N | P | R | S | T |
100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | 0 | M8 | 3.5 | 215 | 180 | 250 | 0 | 15 | 4 | 206 | 206 | 150 | 250 | 376 |
112 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | 0 | M8 | 3.5 | 215 | 180 | 250 | 0 | 15 | 4 | 222 | 228 | 170 | 285 | 400 |
132S | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | 0 | M10 | 4 | 265 | 230 | 300 | 0 | 15 | 4 | 257 | 267 | 190 | 325 | 460 |
132M | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | 0 | M10 | 4 | 265 | 230 | 300 | 0 | 15 | 4 | 257 | 267 | 190 | 325 | 500 |
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 0 | M12 | 4 | 300 | 250 | 350 | 0 | 19 | 5 | 320 | 330 | 255 | 420 | 615 |
160L | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 0 | M12 | 4 | 300 | 250 | 350 | 0 | 19 | 5 | 320 | 330 | 255 | 420 | 675 |
