0.55KW 0.12HP 三相交流感应异步马达IEC电动机
1. 工作条件
环境温度：- 15oC~40oC 海拔高度：不超过1000m
额定频率：50HZ,60HZ 防护等级：IP54.IP55
绝缘等级：F、H 冷却方式：IC411 工作负载：S1（连续）
接线方式：星形接法至3kw，三角形接法4kw及以上连接
2. 适用范围
可适用于普通工作环境和无特殊要求的机械，如泵、风机、通风机、搅拌机、破碎机、搅拌机、压缩机、机床、食品机械、运输机械、农业机械等。
3. 参数
| 型号 | 功率 | 电流 | 转速 | 效率 | 服务系数 | Tmax | 噪音 | 重量 |
kW | hp | 380V | 400V | 415V | r/min | η% | cos ϕ | Tn | dB(A) | kg |
712-2 | 0.55 | 0.75 | 1.37 | 1.3 | 1.25 | 2790 | 78.4 | 0.78 | 2.8 | 58 | 6 |
713-4 | 0.55 | 0.75 | 1.45 | 1.37 | 1.32 | 1375 | 74.1 | 0.78 | 2.2 | 45 | 6.5 |
801-4 | 0.55 | 0.75 | 1.45 | 1.37 | 1.32 | 1375 | 74.1 | 0.78 | 2.2 | 50 | 8.1 |
802-6 | 0.55 | 0.75 | 1.68 | 1.6 | 1.54 | 905 | 72.1 | 0.69 | 1.9 | 47 | 9.6 |
90L-8 | 0.55 | 0.75 | 2.2 | 2.09 | 2.02 | 660 | 56.6 | 0.67 | 2.3 | 56 | 15 |

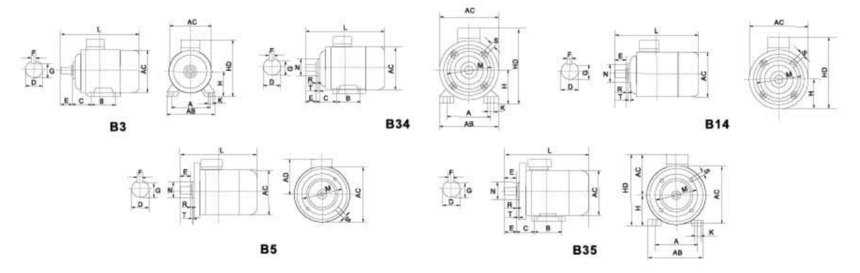

4. 尺寸
型号 | 安装尺寸 | 法兰尺寸 |
| IMB14 | IMB5 | AB | AC | AD | HD | L |
| A | B | c | D | E | F | G | H | K | R | S | T | M | N | P | R | S | T |
71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 0 | M6 | 2.5 | 130 | 110 | 160 | 0 | 10 | 3.5 | 140 | 150 | 117 | 188 | 246 |
80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 0 | M6 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 155 | 160 | 113 | 192 | 284 |
90 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 0 | M8 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 175 | 175 | 123 | 213 | 316 |
